BIM - Building Information Modeling

BIM, das Arbeiten mit digitalem Gebäudedatenmodell für moderne Bauvorhaben

„Wie Sie Informationen sammeln, verwalten und benutzen wird darüber entscheiden, ob Sie gewinnen oder verlieren“ Bill Gates

Gefördert durch:

logo_tmwwdg



Deckblatt-Broschüre-BIM&Handwerk
HWK EF

Begriffserklärung



BIM beschreibt die rechnergestützte Planungsmethode für eine optimierte Planung, Ausführung und spätere Bewirtschaftung von Gebäuden.

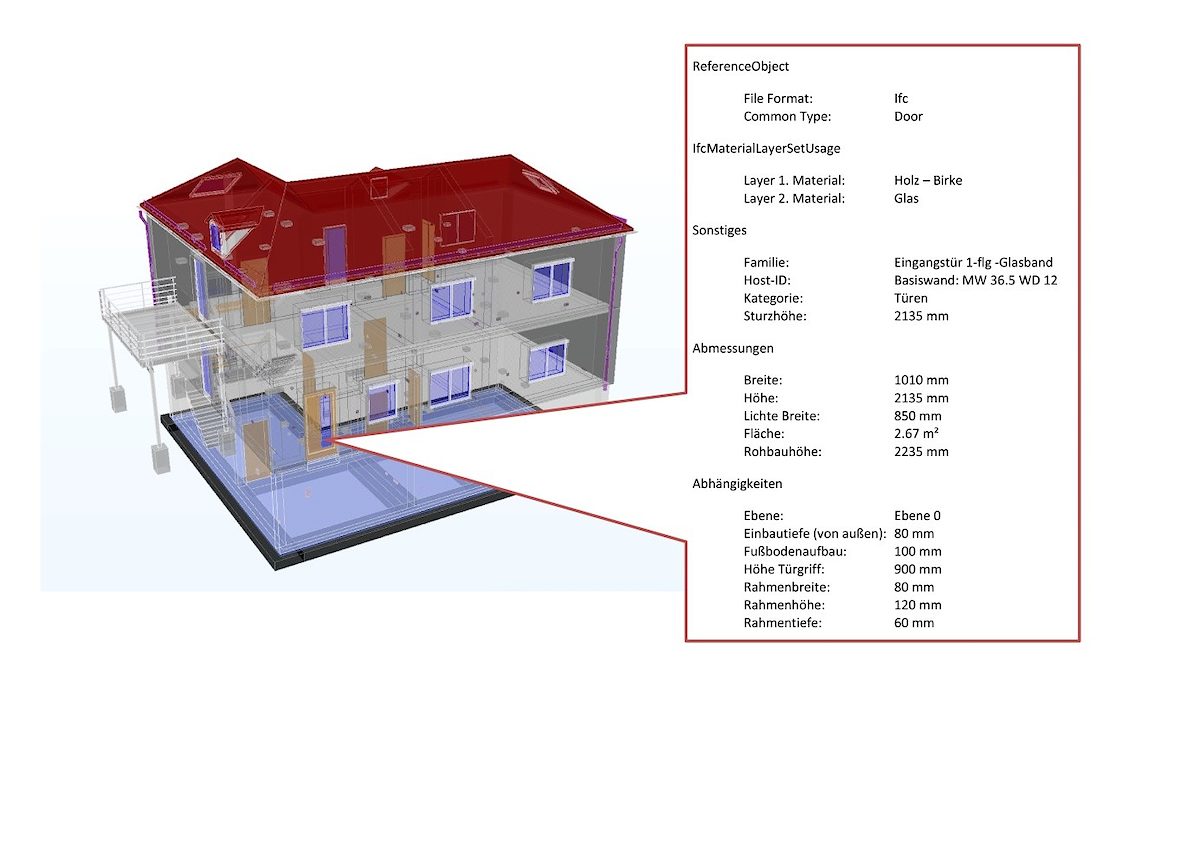

Hinter dem BIM-Modell steht eine objektbasierte Datenbank, das heißt jedes Bauteil ist als Objekt angelegt. Zur einheitlichen Datenübertragung wird das IFC-Austauschformat genutzt. Alle Baubeteiligten können auf das Gebäudedatenmodell zugreifen und kooperativ zusammenarbeiten.

Jedes Projekt entsteht zunächst digital, damit wird erreicht, dass bei gleichem Planungsaufwand im Bauablauf weniger Änderungen nötig sind und die Bauablaufpläne eingehalten werden können. Außerdem ist das Gebäudedatenmodell lebenszyklusorientiert.

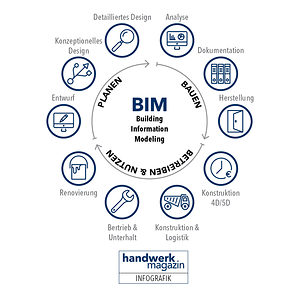

BIM_300dpi



Vorteile für Handwerker

  • Große Auswahl an BIM-fähiger Freeware
  • Massen- & Mengenermittlung erfolgt mit automatisch erzeugten Tabellen
  • Gefahr der Kollision zwischen verschiedenen Gewerken wird bereits in der Planungsphase erkannt und behoben – weniger Streitigkeiten im Bauablauf
  • Stets brandaktuelle Planstände aus der Datenbank
  • Alle Baubeteiligten greifen auf die gleichen Daten zu, dies optimiert die Koordinierung
  • Eigene Arbeitsaufgaben in 3D visualisiert mit dem Tablet auf der Baustelle
  • Mängel können im Modell markiert werden, Verantwortliche werden automatisch benachrichtigt
  • BIM-Modell für Bestandsunterlagen – alle Informationen bei Änderungen, Reparaturen & Wartungsarbeiten sind über die Bauwerkslebensdauer verfügbar




Hintergrund zur Einführung

2000er Jahre:

ab 2010:

2014:

2015:

2016:

2017:





2018:

Erste Richtlinien in den USA und Skandinavien

BIM-Beirat beim DIN

EU-Parlament empfiehlt, Vergaberecht mit BIM in EU zu modernisieren

Bundesverkehrsministerium beschließt Stufenplan zur Einführung von BIM bis 2020

EU-Mitgliedsstaaten fördern BIM bei der Realisierung von öffentlich finanzierten Bau- und Infrastrukturprojekten und können es verpflichtend anordnen

Bundesbauministerium beauftragt Landesbehörden, ab sofort Anwendung der BIM-Methode bei einem Baukostenvolumen ab 5 Mio. Euro zu prüfen und bei Eignung einzusetzen

Bundesarchitektenkammer veröffentlicht Leitfaden „BIM für Architekten – Leistungsbild, Vertrag, Vergütung“ ( Link )

Bundesarchitektenkammer sowie Bundesingenieurkammer beschließen einheitlichen Fort- und Weiterbildungsstandard

Thüringer Hochschulen nehmen BIM in Lehrpläne auf und bieten Weiterbildungen an

BIM-Mittelstandsleitfaden am Beispiel des Fachmarktzentrums Leinefelde veröffentlicht ( Link )





Einstiegsvoraussetzungen zur  Nutzung von BIM-Modellen

  • PC, Laptop oder Tablet
  • Interesse an digitaler Zusammenarbeit ohne Datenverluste
  • Planungsleistung des Bauvorhabens nach der BIM-Methode
  • Modellübergabe im produktneutralen IFC-Datenformat
  • kostenfreier BIM-Viewer

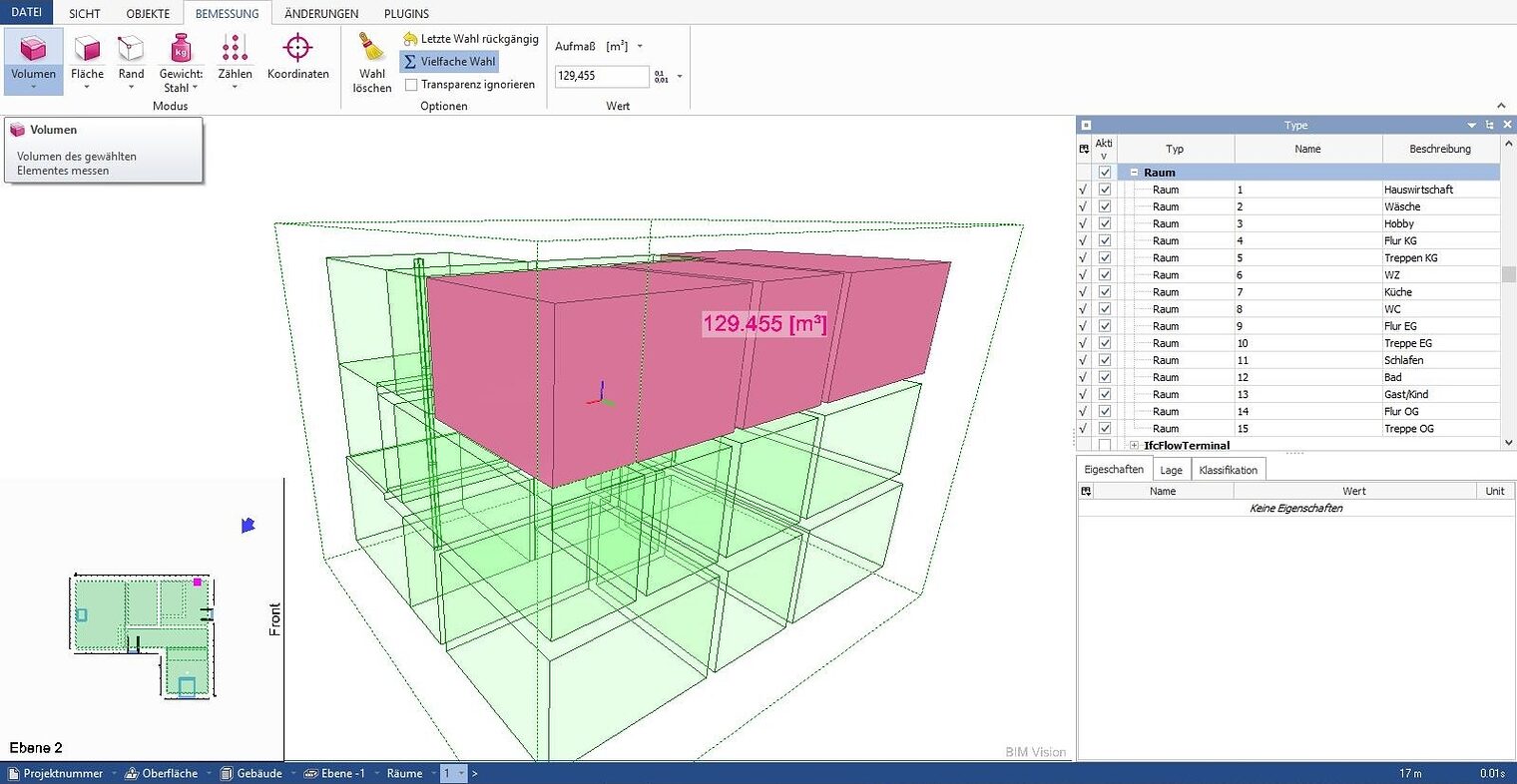

z.B. BIM-Vision mit der Bemessung im Raummodell

RaummodellundBemessungstoolBIMVision
HWK EF





Aktuelle Termine

Veranstaltungen der HWK Erfurt

25.01.2019      Webinar „Digitales Aufmaß“

19.02.2018       Infoveranstaltung „Einführung in BIM“ bei der KHS Jena



Weitere Veranstaltungen in Thüringen

30.11.2018      Thüringer Bautag (Messe Erfurt)



Vergangene Veranstaltungen

15.08.2016    Symposium - "BIM - Building Information Modeling"

12.05.2017     Infoveranstaltung: „Gemeinsam Bauen – BIM together“

14.09.2017    Webinar: „Einführung in BIM“

19.10.2017    Infoveranstaltung: „Digitalisierung im Hochbau- BIM“

10.11.2017    Infoveranstaltung: Digitales Gebäude – Smart Home & BIM

06.12.2017     Schulungsveranstaltung BIM & Bauvertragsrecht

19.01.2018    Webinar: BIM-Modelle zur Mengen & Massenermittlung

01.03.2018    Schulung "BIM für das Baugewerbe" im HBZ Weimar

25.05.2018     Infoveranstaltung „BIM macht Sinn im Holzbau“ im ABZ Gotha

22.06.2018     Webinar „BIM in der Kalkulation und Arbeitsvorbereitung eines Rohbauunternehmens“

31.08.2018     Webinar "BIM-Anwendungen im Holzbau"

20. 09.2018    7. BIM Frühstück bei der FH Erfurt

25.09.2018     Infoveranstaltung „BIM im Bestand“ bei der KHS Kyffhäuser-Unstrut-Hainich

19.10.2018     Webinar „Möglichkeiten & Grenzen von IFC“

02.11.2018    Ausbilderschulung BIM im BBZ Erfurt

16.11.2018     Webinar „DBD Kostenkalkül IFC“

29.11.2018    Vorstellung BIM-Projekt FMZ Leinefelde im Rathaus Leinefelde

05.12.2018    Multiplikatorenveranstaltung BIM im Thüringer Handwerk
